綜合管廊實體裝置
【概要描述】綜合管廊實體裝置以某一城市地下綜合管廊為背景，主要體現“綜合干線管廊”的結構布置、主要節點，以及相關附屬設施、入廊管線等，在管廊起始位置，設置一段區間模擬綜合管廊明挖預制拼裝法施工中的基坑開挖階段環境狀態
- 分類：經典案例
- 作者：
- 來源：
- 發布時間：2024-07-22 14:27
- 訪問量：
詳情
綜合管廊實體裝置以某一城市地下綜合管廊為背景，主要體現“綜合干線管廊”的結構布置、主要節點，以及相關附屬設施、入廊管線等，在管廊起始位置，設置一段區間模擬綜合管廊明挖預制拼裝法施工中的基坑開挖階段環境狀態，在管廊上方設置平臺，模擬管廊回填后地面處理效果。管廊實訓操作系統的主體部分尺寸為16m×3.8m×4.5m（底部至平臺人員出入口頂部），分為電力艙（尺寸1.2m×2.4m）和水信艙（尺寸1.9m×2.4m），將電力、通信、供熱、給排水等各種工程管線集于一體，設有專門的吊裝口、逃生口、通風口、人員出入口和巡檢機器人系統、消防系統、照明系統、監控報警系統、通信系統、管廊控制中心等。
圖 1 實體管廊橫斷面

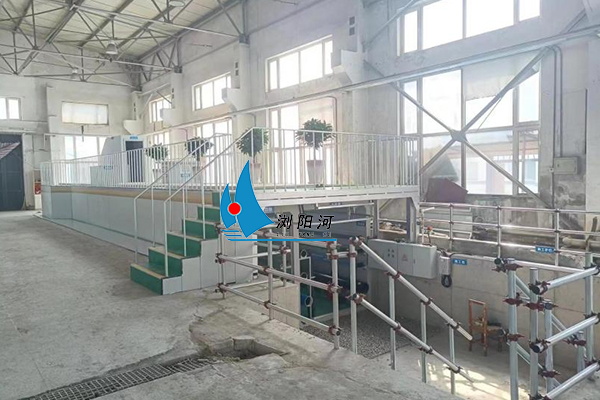

圖 2 實體管廊縱斷面

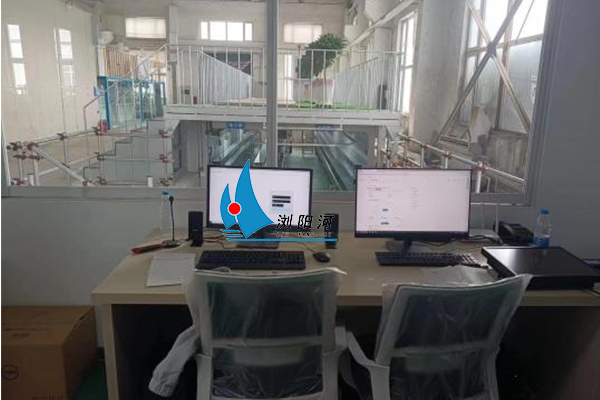

圖 3 管廊控制中心
電力艙包含電力電纜、溫濕度傳感器、有毒有害氣體傳感器、煙霧傳感器、3個懸掛式干粉滅火器等。水信艙主要布置通信線纜、給排水及供熱管道，以及溫濕度傳感器、有毒有害氣體傳感器、煙霧傳感器、3個懸掛式干粉滅火器等。在給排水及供熱管道上配置壓力傳感器、流量傳感器，可以實時監測水流的壓力、流量數值。

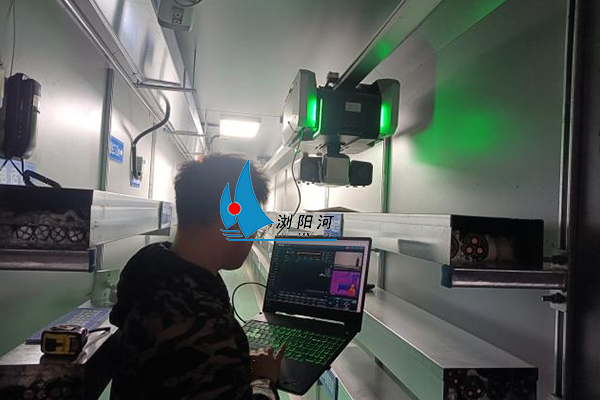

圖 4 掛軌式智能巡檢機器人
管廊內部配置掛軌式智能巡檢機器人，具備自主行走、自主定位、自主充電等功能的全自動化智能產品，可協助完成場景內所需的各類日常巡檢。包含可見光攝像機、紅外熱成像儀、環境監測傳感器、氣體監測傳感器等模塊，精準收集測量現場各類信息。
